产品概述

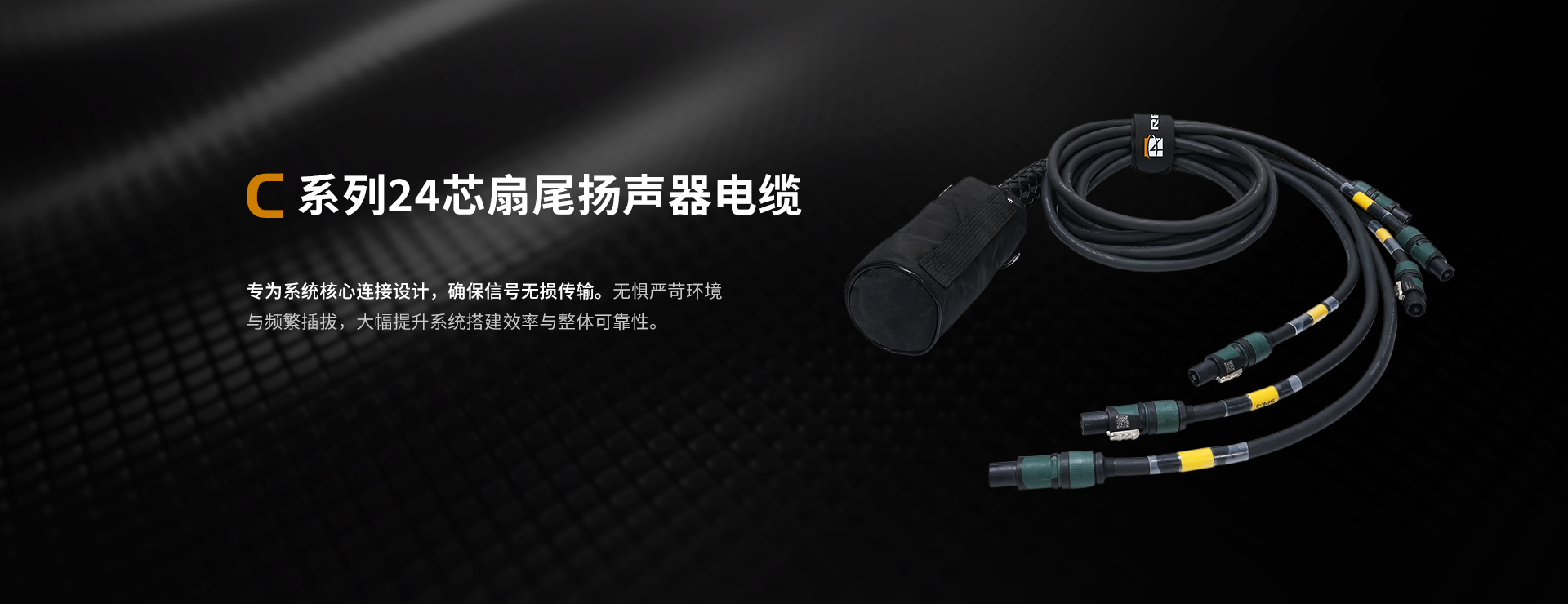

C系列 24 芯扇尾扬声器电缆 | 大型线阵系统高效集成的关键组件

流动演出核心连接组件,专为高效部署设计,需配合C系列24芯扬声器电缆完成系统集成,轻松化解大型线阵列系统搭建难题。

严苛场景适配,强化耐用防护

  • 接口转接处采用金属网加固处理,柔性线缆本体耐拉扯且易于收纳。

  • 插头配备防护套与紧缩套口,集成PG36 应力消除结构。

  • 搭载金属防护盖与编织网,有效分散物理应力,抵御现场复杂损耗。

优质配置,极致环境适应

  • 两端选用LK或NEUTRIK专业连接器,匹配4mm²的EUROCABLE高品质线材。

  • 确保优异连接品质与导电性能,接口具备IP68最高防护等级。

  • 从容应对各种复杂恶劣环境,保障连接稳定可靠。

高效集成,化解兼容难题

显著简化并加速大型线阵列系统搭建流程,凭借卓越兼容性轻松化解不同设备间的接口差异与统一难题,大幅提升现场部署效率。

技术参数

产品名称:C24-6x4M

产品码

  • 3017005827

输入连接器

品牌

  • LK

型号

  • LKA32/25RMV

极数

  • 25

连接器类型

  • 线

连接器尺寸

  • 32

连接器外壳材质

引脚类型

  • 压接

引脚数量

  • 24

引脚涂层

  • 铜镀金

应用消除

  • PG 36加金属防护

防护等级

  • IP68

输出连接器

品牌

  • NEUTRIK

型号

  • NL4FXX-W-L

接触电阻

  • ≤2mΩ

介电强度

  • 2.8kVac

线缆外径(mm)

  • 10-16

电触点数量

  • 4

触点

  • 铜合金

触点镀层

  • 镀银

使用寿命

  • 通常为5,000次插拔

温度范围

  • -33℃至+80℃

绝缘电阻(M/Km)

  • >10GQ (初始值)

防护等级

  • IP20

24芯扬声器电缆

品牌

  • EUROCABLE

型号

  • LK24N40

芯数

  • 24

导体股线

  • 128

弯曲半径

  • 10 x O.D.

工作温度DCR

  • -20°C至+70°C

线材外径(mm)

  • 26.8

股线外径(mm)

  • 0.193

护套材质

  • PVC TM2

最大导体阻抗ohm/km

  • 4.95

导体材质

  • 柔性电解铜

调试电压

  • 2,000 Vac

护套标称厚度(mm)

  • 2

导体面积(mm2)

  • 4

导体绝缘外径(mm)

  • 4

导体绝缘厚度(mm)

  • 0.7

额定电压

  • 300Vac

导体绝缘材质

  • PVC

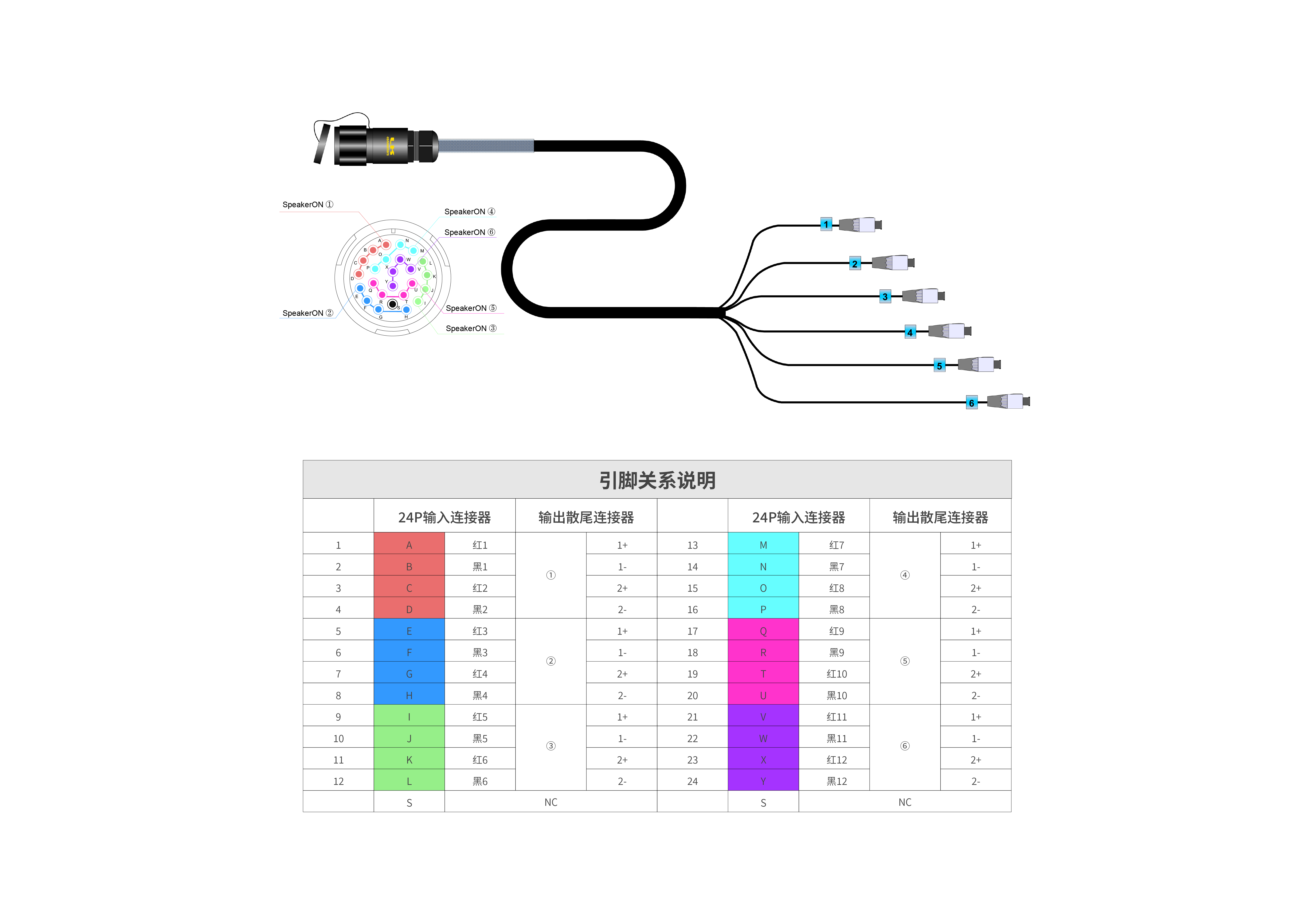

针脚定义结构图
