产品概述

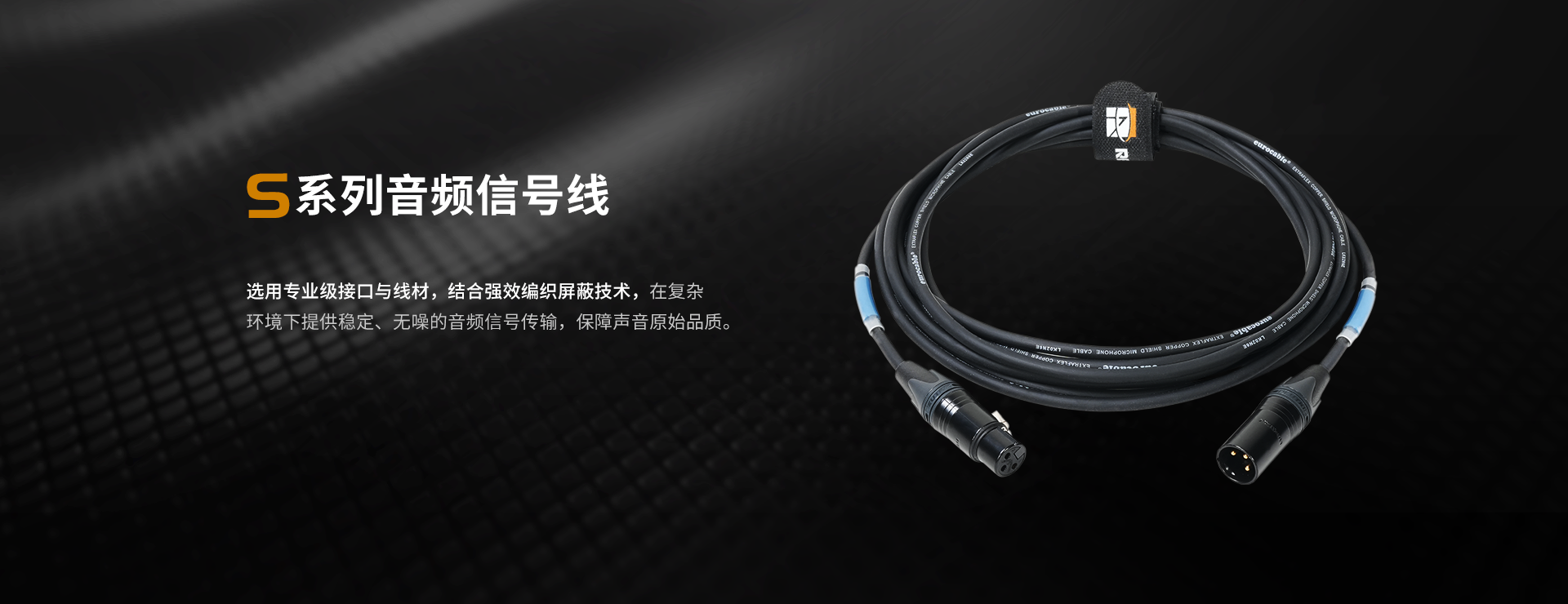

S系列 音频信号线 | 专业音频系统连接基石

定位专业音频通用连接解决方案,为各类专业音频系统搭建提供稳定、便捷的连接支持。

标准兼容,简化系统搭建

  • 采用标准XLR接口,广泛适配各类模拟专业音频设备;

  • 可直接连接麦克风、调音台、功放等核心设备,无需额外转接,大幅简化系统搭建流程,提升现场部署效率。

优质配置,适配流动演出

  • 搭载高品质NEUTRIK连接器EUROCABLE柔性线缆,兼顾出色耐用性与便捷收纳性。

  • 适配流动演出中频繁移动、收放的使用需求,轻松应对高强度现场使用场景。

精准屏蔽,保障纯净传输

内部采用编织屏蔽层设计,能精准有效抑制低频干扰,显著降低传输过程中的底噪与杂音,确保信号传输纯净稳定,同时将信号损耗降至最低。

可靠防护,应对复杂环境

接口具备IP40防护等级,可从容应对常见复杂环境挑战,为专业音频信号的可靠传输保驾护航,是专业音频场景的通用优选。

技术参数

产品名称:S-5

产品码

  • 3017039104

长度

  • 5 M

输入连接器

品牌

  • NEUTRIK

型号

  • NC3FXX-B

接触电阻

  • ≤3mΩ

额定电压

  • <50V

线缆外径(mm)

  • 3.5-8

使用寿命

  • >1,000次插拔

接触电镀

  • 0.2μm Au硬质合金,超过2μm Ni

线径

  • 最大2.5 mm²

温度范围

  • -30℃至+80℃

易燃

  • UL 94V-0

防护等级

  • IP40

输出连接器

品牌

  • NEUTRIK

型号

  • NC3MXX-B

接触电阻

  • ≤3mΩ

额定电压

  • <50V

线缆外径(mm)

  • 3.5-8

使用寿命

  • >1,000次插拔

接触电镀

  • 0.2μm Au硬质合金,超过2μm Ni

线径

  • 最大2.5 mm²

温度范围

  • -30℃至+80℃

易燃

  • UL 94V-0

防护等级

  • IP40

音频信号电缆

品牌

  • EUROCABLE

型号

  • LK02N6E

导体数量

  • 2

导体股线

  • 30

导体面积(mm2)

  • 0.22

导体材质

  • 柔性电解铜

防护等级

  • IP40

最大导体DCR

  • 78ohm/ km

导体/导体电容

  • 75pF/m

导体/屏蔽电容

  • 150pF/m

屏蔽层材质

  • 螺旋电解铜

阻燃性

  • UL 94V-0

屏蔽类型

  • 编织屏蔽

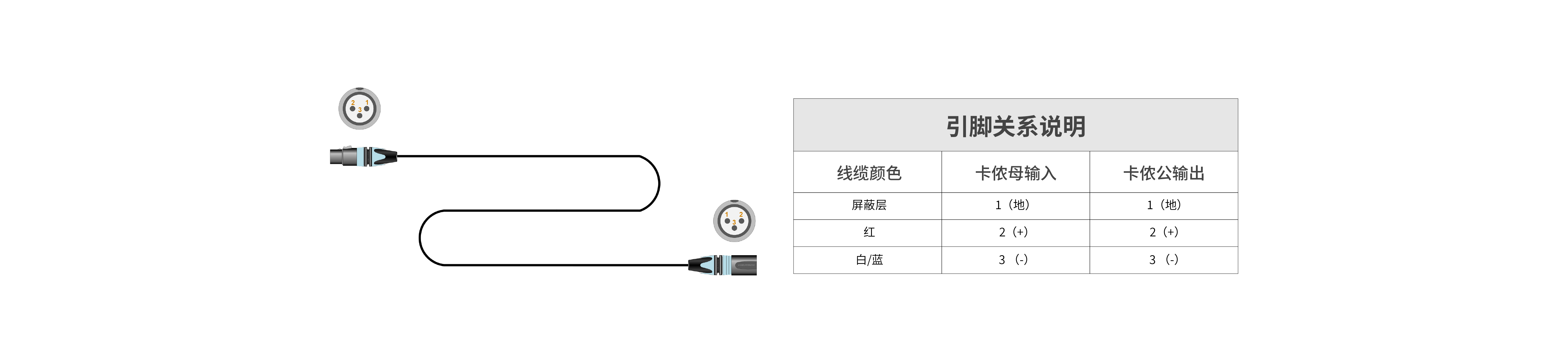

针脚定义结构图
